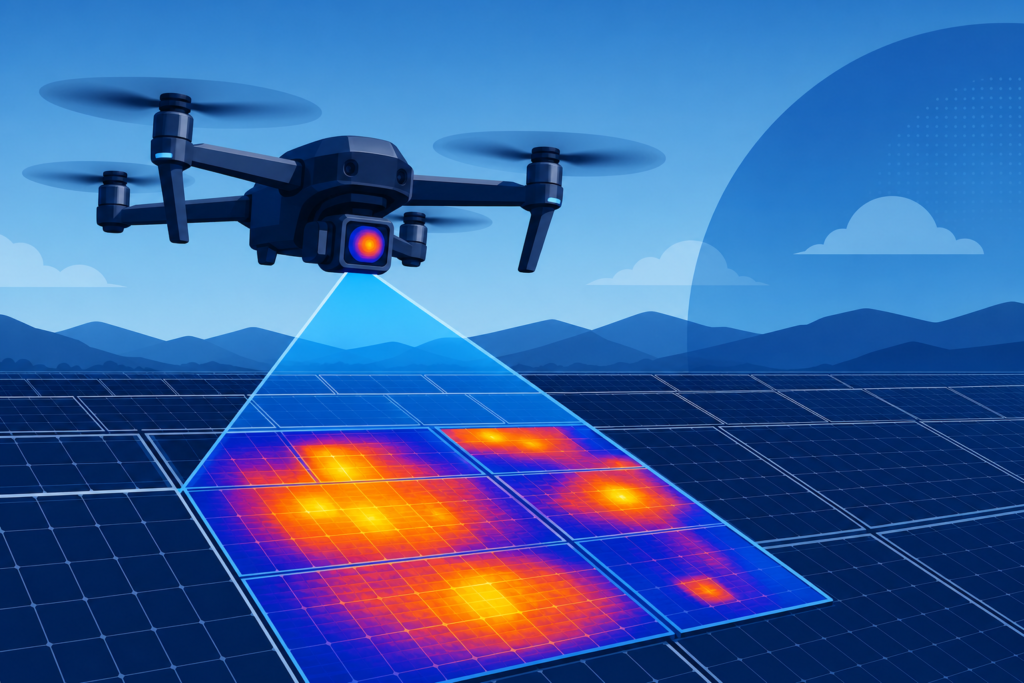

Kamera termowizyjna (IR) na dronie wykrywa anomalie temperatur niewidoczne w świetle widzialnym – hot spoty PV, mostki cieplne, przecieki, przegrzane elementy infrastruktury. To szybko rosnąca specjalizacja pilotów BSP, ale wymaga uprawnień STS, znajomości fizyki radiacji podczerwonej i uczciwego raportowania ograniczeń metody (emisyjność, odbicia, kąt słońca).

Źródła prawne: Briefing dronowy ULC · EASA.

Zastosowania rynkowe

Termowizja dronowa rośnie w energetyce i budownictwie – klient płaci za wykrycie anomalii, nie za sam kolorowy obraz IR. Każdy segment ma inne wymagania lotowe i raportowe:

• Farmy fotowoltaiczne – uszkodzone ogniwa, diody bypass, zabrudzenia powodujące lokalne przegrzanie.
• Budownictwo – mostki termiczne, wilgoć w izolacji, weryfikacja wykonawstwa.
• Energetyka – linie SN/NN, stacje transformatorowe (z zachowaniem odległości i STS).
• Służby – SAR, pożary (w koordynacji z operatorami państwowymi).

Uprawnienia i sprzęt

Operacje komercyjne: STS-01 (VLOS nad obiektem) lub STS-02 (duże farmy BVLOS). Kamera IR nie zmienia kategorii operacji – zmienia ryzyko (np. lot nad dachem = KON). Sprzęt: DJI Mavic 3T, H20T, H30T – klasa zgodna ze scenariuszem. Moduł specjalistyczny po STS.

Warunki pomiaru – uczciwa jakość usługi

Termowizja ma ograniczenia: emisyjność powierzchni (szkło, blacha odbijają IR), nasłonecznienie (PV – preferowany południowy kąt, stabilne oświetlenie), wiatr (dryft psuje rejestrację termiczną). Raport dla klienta musi zawierać warunki pomiaru, ograniczenia interpretacji i zalecenia follow-up (np. wizja lokalna hot spotu).

Workflow inspekcji termicznej

1. Brief: typ obiektu (PV, dach, linia), oczekiwany produkt (PDF, mapa GeoTIFF).
2. Plan lotu: wysokość, overlap, kąt względem słońca, strefy ULC.
3. Kalibracja kamery IR przed startem (tablice referencyjne gdy wymagane).
4. Nalot + QC klatek w terenie – odrzucenie rozmazanych zdjęć.
5. Przetwarzanie i interpretacja – szkolenie modułu, nie „automatyczny raport”.

Połącz z fotogrametrią dla pełniejszego produktu: kurs fotogrametrii, plan lotu i model 3D. Operacje nad infrastrukturą: kiedy STS-02.

Perspektywa instruktora – Michał Barankiewicz

Błąd nr 1: obietnica „100% wykrycia usterek dachu” bez warunków pogodowych. Błąd nr 2: lot PV o wschodzie – fałszywe gradienty temperatur. Błąd nr 3: faktura bez STS. Uczymy szablonu raportu z temperaturami referencyjnymi i zdjęciem RGB obok IR – klient rozumie, co kupił.

Termowizja a regulacje i prywatność

Obraz IR może ujawniać szczegóły obiektów prywatnych – przy inspekcjach mieszkaniowych stosuj procedury RODO i zgody właścicieli. Lot nad infrastrukturą krytyczną wymaga zgodności ze strefami ULC – termowizja nie zwalnia z map geo-aware. W raporcie oddziel „anomalię wymagającą naprawy” od artefaktu pomiaru – to buduje zaufanie klienta.

Pytania o wybór kursu? Porównaj kursy UAVO · zapis online · kontakt. Moduł termowizji po STS – zapis.

Parametry kamery IR – co wpływa na wynik

Rozdzielczość termiczna (NETD), zakres spektralny i kąt widzenia kamery determinują, czy wykryjesz hot-spot o 5 K czy tylko „plamę ciepła”. Radiometria wymaga kalibracji przed lotem – tablica referencyjna w kadrze lub znana temperatura obiektu kontrolnego. Bez tego mapa IR jest porównawcza, nie metrologiczna – klient musi to znać przed podpisaniem umowy.

Raport termowizyjny – minimum merytoryczne

• Data, godzina, warunki (wiatr, nasłonecznienie, temperatura otoczenia).
• Parametry lotu: wysokość, prędkość, overlap, model BSP i kamery IR.
• Mapa anomalii z współrzędnymi / adnotacją na ortofoto RGB.
• Zalecenia: pilna naprawa vs monitoring vs fałszywy alarm (odbicia).
• Zastrzeżenie: inspekcja z powietrza nie zastępuje testów elektrycznych na ziemi.

Cennik usługi – jak nie zaniżać marży

Wycena: czas lotu + przetwarzanie IR + interpretacja + dojazd + OC/STS w kosztach stałych. Farmy PV liczone za MWp lub za ha – podaj widełki dopiero po briefie (dostęp, linie SN, strefy). Moduł termowizji po kursie termowizji uczy wyceny i raportu, nie tylko startu drona.
