Fotogrametria dronem to proces, w którym z serii zdjęć wykonanych z powietrza oprogramowanie odtwarza położenie kamery w przestrzeni (SfM – Structure from Motion), a następnie buduje gęstą chmurę punktów i modele powierzchni (MVS – Multi-View Stereo). Końcowy produkt to zwykle ortofotomapa, model wysokościowy (DSM/DTM) i opcjonalnie siatka 3D (mesh) – ale jakość zależy w pierwszej kolejności od planu lotu, warunków w terenie i kontroli jakości, a dopiero potem od wyboru Pix4D, Metashape czy DJI Terra.

Źródła prawne: Briefing dronowy ULC · EASA.

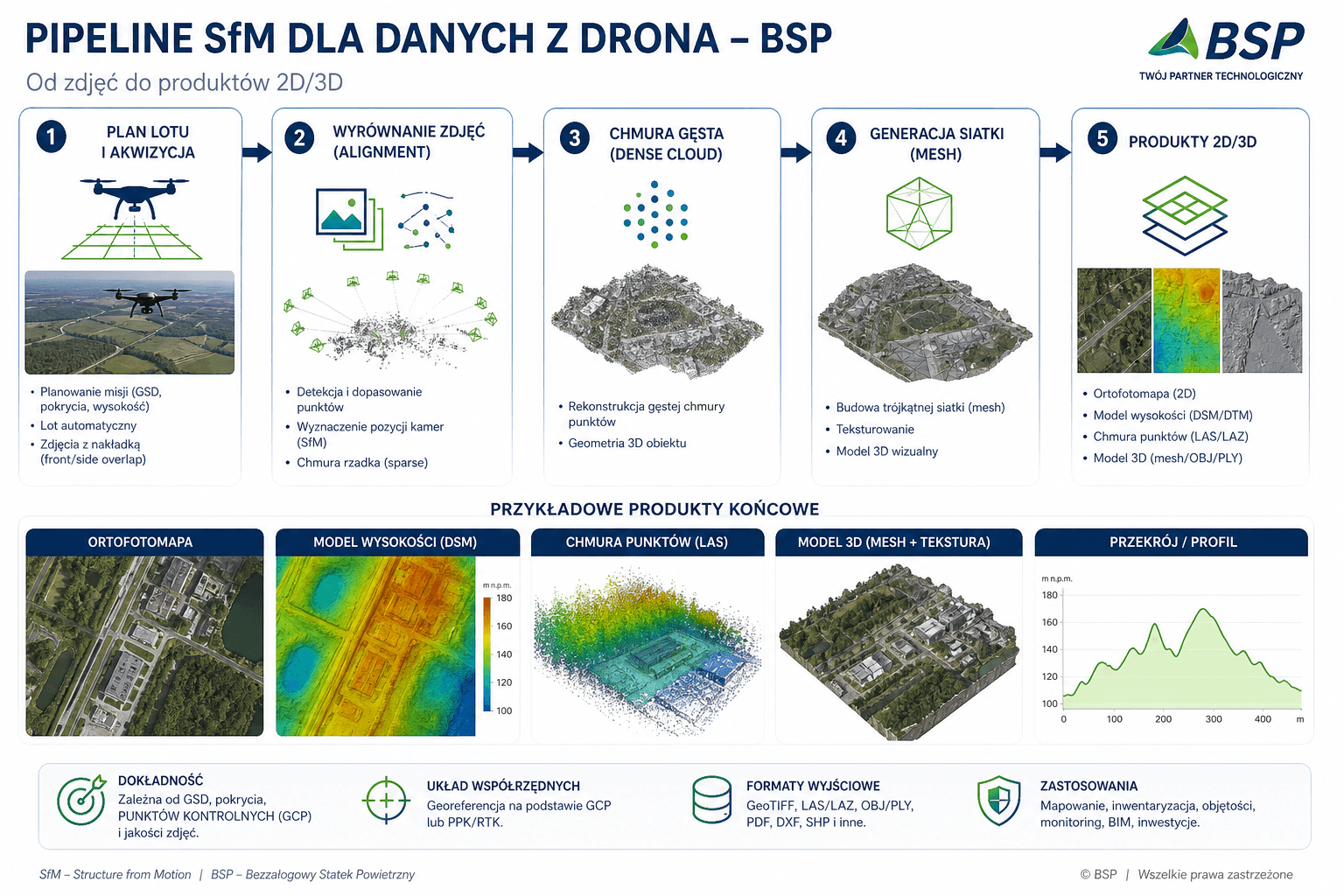

Pipeline: od zdjęć do modelu 3D

1. Alignment (dopasowanie) – wykrywanie punktów charakterystycznych na zdjęciach, estymacja orientacji i wewnętrznej kalibracji kamery.
2. Dense cloud (gęsta chmura) – dopasowanie piksel po pikselu między widokami; tu widać, czy overlap i ostrość były wystarczające.
3. Mesh / TIN – powierzchnia 3D z chmury punktów; jakość zależy od tekstury terenu (dachy szklane, woda, gęsta roślinność to trudne obiekty).
4. Georeferencja – przypisanie współrzędnych (GPS drona, RTK/PPK, GCP lub kombinacja).
5. Eksport – ortofotomapa (GeoTIFF), DSM, model OBJ/3D Tiles, raport dokładności (RMSE).

Bez poprawnego nalotu nawet najlepsze oprogramowanie nie „naprawi” braków pokrycia ani rozmazanych klatek. Dlatego plan misji to nie formalność – to fundament produktu dla klienta. Podstawy terminologii i QC po locie omawiamy też w fotogrametrii dronem – podstawy; ten artykuł prowadzi Cię przez cały workflow od parametru GSD po gotowy model.

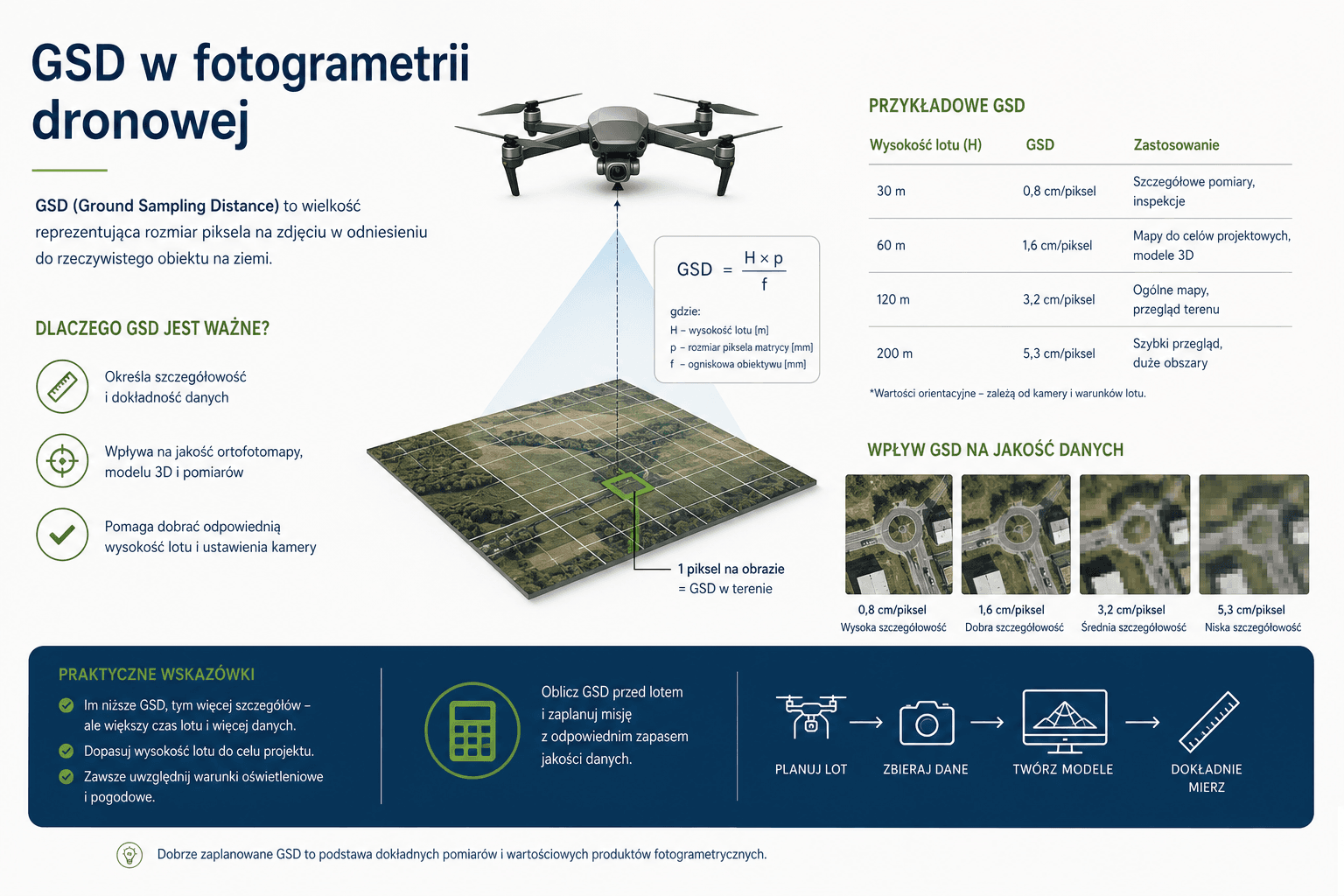

GSD – wysokość lotu z liczbami

GSD (Ground Sample Distance) to wymiar jednego piksela na terenie – im mniejszy GSD, tym więcej detalu, ale więcej zdjęć, dłuższy czas lotu i przetwarzania. Przybliżona zależność (lot pionowy, sensor pełnoklatkowy lub mapowanie nadir):

GSD [cm/px] ≈ (wysokość lotu [m] × szerokość sensora [mm]) / (ogniskowa [mm] × szerokość zdjęcia [px]) × 100

Przykład: DJI Mavic 3E, wysokość 100 m nad terenem, ogniskowa ~12 mm, sensor ~17,3 mm, zdjęcie 5280 px szerokości → GSD ok. 2,7 cm/px. Przy 50 m GSD spada do ~1,3 cm/px – detal rośnie, ale liczba zdjęć na ten sam obszar może się podwoić. Dla map orientacyjnych budowlanych często wystarcza 3–5 cm/px; projekty geodezyjne wymagają niższego GSD i punktów kontrolnych.

Jak dobrać wysokość do briefu klienta

• Zapytaj o wymaganą skalę / dokładność poziomą (np. ±5 cm vs ±20 cm).
• Oblicz GSD dla planowanej wysokości w aplikacji planującej (DJI Pilot 2, DroneLink, UgCS, DJI Terra).
• Sprawdź, czy bateria i czas lotu wystarczą przy wybranym overlap – duży obszar przy niskim GSD = wiele baterii.
• Uwzględnij przeszkody (maszty, dźwigi) – wysokość to minimum bezpieczne, nie tylko GSD.

Plan misji: siatka, overlap i warunki

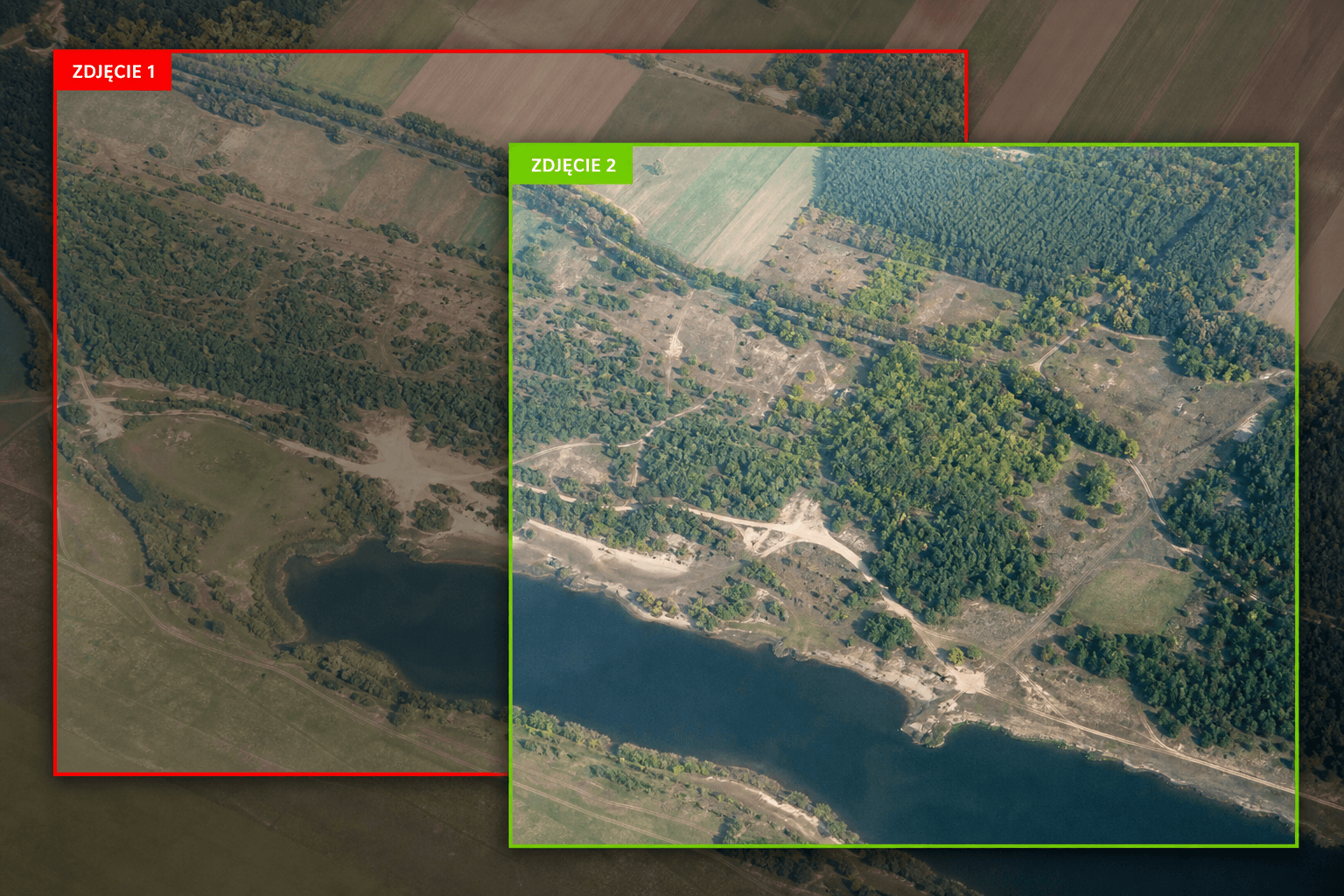

Typ misji i nachodzenie zdjęć

• Grid (nadir) – klasyczna mapa 2D/DSM; typowo 75% front overlap i 65–75% side overlap na równym terenie.
• Double grid – dwie siatki pod kątem (np. 0° i 90°); lepsze modele 3D budynków i stromych stoków, więcej czasu lotu.
• Oblique (pochylone) – fasady, detale pionowe; wyższy side overlap (80%+) i niższa wysokość względem obiektu.
• Las / uprawy – wyższy overlap (80/80) i unikanie wiatru; roślinność „pływa” między zdjęciami – to ogranicza dokładność DSM, nawet przy idealnym planie.

Uniwersalne „75/80% zawsze” nie istnieje. Na płaskim placu budowy wystarczy 75/65; przy modelu 3D hali przemysłowej double grid z oblique daje sensowniejszy mesh niż sam nadir. Kierunek linii lotu ustaw względem słońca – cienie długie o tej samej porze psują dopasowanie na jednolitym asfalcie i dachach.

Checklist przed startem

1. Mapa stref ULC / geo-aware – nie tylko geofencing producenta (przewodnik po strefach).
2. Plan operacji STS, OC BSP, zgoda zarządcy terenu (plac budowy, zakład).
3. Kalibracja kompasu/GPS, pełne baterie, karta pamięci sformatowana, plan misji załadowany w aplikacji.
4. Wiatr poniżej limitu producenta (dla mapowania celuj w <8–10 m/s); brak opadów; unikaj południa przy silnym słońcu na lśniących powierzchniach.
5. RTK fix lub plan rozmieszczenia GCP – wiedz przed lotem, jak georeferencjonujesz projekt.

Nalot i kontrola jakości w terenie

Podczas misji obserwuj pierwsze linie lotu: czy dron trzyma wysokość, czy widać „pływanie” wiatrem. Po lądowaniu nie zamykaj projektu od razu – przejrzyj miniatury w aplikacji lub na komputerze:

• Usuń klatki rozmazane (ruch drona, wiatr, zbyt długa ekspozycja).
• Sprawdź pokrycie – brakujący róg placu to dziura w ortofotomapie, nie „detail do poprawki w Photoshopie”.
• Zapisz metadane: data, godzina, wysokość, overlap, warunki pogodowe, numer operatora UAS – to trafia do raportu dla klienta.
• Przy GCP – zrób zdjęcie rozmieszczenia targetów; przy RTK – zapisz log PPK/RTK jeśli używasz.

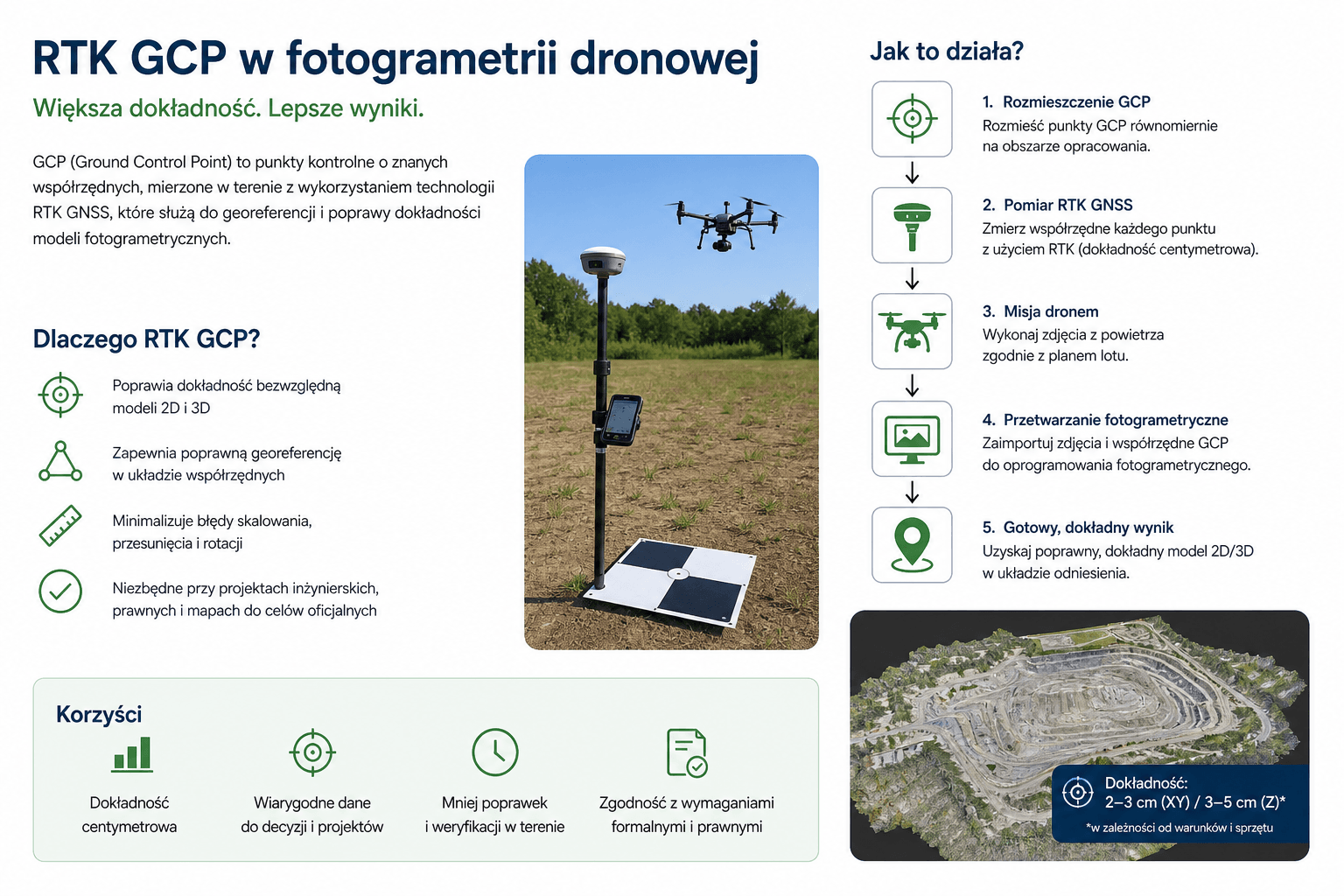

RTK, PPK i GCP – uczciwe porównanie

• RTK/PPK na dronie – dobra georeferencja bez wielu targetów w terenie; wymaga poprawnego fixu, znajomości ograniczeń (mostki, tunel efekt przy słabym sygnale). Typowy błąd poziomy: rzędu 1–2× GSD przy dobrym nalocie.
• GCP (Ground Control Points) – targety zmierzone geodezyjnie; standard w projektach dla geodezji i rozliczeń objętości. RMSE na punktach kontrolnych (nie GCP) powinien być w specyfikacji umowy.
• GCP + RTK – częsty kompromis: RTK do szybkiego mapowania, GCP/checkpoints do audytu dokładności.
• Samo GPS konsumencki drona – wystarczy do podglądu i marketingu, nie do pomiarów geodezyjnych bez kalibracji.

Dron nie zastępuje geodety przy rozliczeniach finansowych – ale dobrze wykonany nalot skraca jego pracę w terenie. Więcej o zastosowaniach B2B: fotogrametria w projektach 3D i drony w budownictwie.

Przetwarzanie krok po kroku (Metashape / Pix4D / Terra)

1. Import zdjęć + ewentualnie log RTK/PPK; ustaw układ współrzędnych (EPSG:2180 dla Polski – zgodnie z wymaganiami klienta).
2. Align photos – jeśli <80% zdjęć się dopasuje, wróć do nalotu lub usuń słabe klatki, nie „dociągaj” na siłę.
3. Optimize cameras, potem Build dense cloud – tu wychodzą błędy overlapu i rozmazania.
4. Build mesh / DEM – wybierz jakość vs czas; duże projekty liczą się godzinami.
5. Georeferencja GCP lub współrzędne RTK; raport błędu; eksport orto, DSM, mesh; punkty kontrolne (checkpoints) osobno od GCP użytych do kalibracji.

Typowe błędy i ograniczenia

• Doming (wybrzuszenie) – brak kalibracji lub złe GCP; na płaskim terenie widać „miseczkę”.
• Dachy szklane, woda, jednolity asfalt – mało punktów do dopasowania; mesh bywa dziurawy – klient musi wiedzieć, że to limit metody, nie „zła obsługa”.
• Roślinność – DSM pokazuje wierzchołki koron, nie grunt; do wykopów liczy się teren bez listowia.
• Przeskalowanie bez pomiaru – model ładny wizualnie, ale błędny metrycznie – zawsze checkpoints lub GCP.

Dokładność – czego nie obiecywać

Orientacyjnie: przy dobrym nalocie nadir, RTK fix i GSD 2–3 cm, błąd poziomy na twardym terenie bywa 1–3× GSD na punktach kontrolnych. Bez GCP/RTK – dziesiątki centymetrów lub więcej. Dokładność pionowa jest zwykle gorsza niż pozioma. Przy umowie B2B zapisz: GSD, liczbę GCP, oczekiwany RMSE, format dostarczenia (GeoTIFF, LAS, mesh) i to, czego nie obejmuje usługa (np. podziały geodezyjne, interpretacja prawna gruntu).

Prawo: kiedy STS, a kiedy OPEN

Płatna usługa mapowania dla klienta to zwykle kategoria szczególna – potrzebujesz STS-01 (VLOS) lub STS-02 (BVLOS) przy dużych terenach, wysokich przeszkodach lub lotach poza wzrokiem. Hobby nad własnym ogrodem w limitach OPEN to inna sytuacja – FAQ „czy komercja = STS” nie zastępuje analizy scenariusza. Obowiązkowe: rejestracja operatora, OC od 250 g, plan operacji, sprawdzenie stref. Obowiązki operatora vs pilota: artykuł 2026.

Perspektywa instruktora – Michał Barankiewicz

Na kursie fotogrametrii najczęstszy błąd początkujących to lot „na oko” – wysokość z poprzedniego zlecenia skopiowana na inny obiektyw i inny teren. Drugi to brak weryfikacji w terenie: klient dostaje ładny mesh, ale bez checkpoints okazuje się, że róg placu „odjechał” o pół metra. Trzeci – obiecanie geodezyjnej dokładności bez GCP przy samym GPS Mavic Mini. Uczymy liczyć GSD przed startem, robić szybki QC po pierwszej baterii i mówić klientowi wprost, kiedy potrzebuje geodety – to buduje zaufanie, nie odbiera zleceń.
